Доработка Becker Traffic Pro 47XX.

Совсем немножко описание прохождения аудиосигнала сигнала с СД привода.

Рождается  звук в IC1502 типа CS4331 и через С1518 и С1519 по 10 мкФ  двигается в сторону IC403  АП на TDA7342 на селектор входов. Но не сразу, а через керамические конденсаторы С421 и С425 номиналом 220 нФ, так как выхода CS4331 нагружены на аналоговый LPF 44,1 кГц, состоящий из 2,4 кОм и конденсатора 820 рФ.



После селектора входов аудиосигнал с  3 и 16 ноги IC403 через конденсаторы С420 и С433 (4,7 мкФ) поступают на регулятор громкости IC402 CXA1846 на 5 и 16 ноги. С выхода регулятора громкости (ноги 6 и 16) через конденсаторы С408 и С412 сигнал поступает на смеситель, который выполнен на двух встроенных  ОУ  в CXA1846. Здесь в аудиосигнал подмешивается аудиоинформация с навигации.  С выхода смесителя (ноги 4 и 17) сигнал через конденсаторы С419 и С432 поступает обратно в АП (ноги 2 и 15). После регулировок тембра, громкости, раздвоения на фронт и тыл сигнал с ножек 22, 23, 24 и 25 аудиосигнал поступает:

1.       На предварительные усилители линейных выходов на IC532 типа счетверённая TS924.

Сигнал через конденсаторы С530, С532, С534, С536 номиналом 10 мкФ входит и через конденсаторы С531, С533, С535, С537 номиналом 10 мкФ идет на выход, как линейный сигнал.

2.       С фронтальных выходов сигнал поступает через конденсаторы С450 и С451  на смеситель на IC533 типа TS922 и через конденсатор С452 поступает на регулятор громкости на IC401 CXA1846 и с выхода (15 нога) поступает на предварительный сабовский усилитель на второй половинке IC533 через конденсатор С551 номиналом 10 мкФ и после усиления через конденсатор С553 10 мкФ поступает на выход головы.

3.       Фронтальные и тыловые сигналы через конденсаторы С506-С509 поступают на вход УМ IC501 TDA8569Q

Самые узкие места в голове, которыми нужно заниматься в первую очередь:

-  разделительные керамические конденсаторы С421 и С425 – их нужно просто заменить пленочными 0,33-0,47 мкФ. Выбрасывать их нельзя, а при замене на электролиты – мне не понравился получившийся звук.

-  в сабовском канале  конденсатор С551 работает на входное 1 кОм ……увеличить его до 22 мкФ.

-  конденсаторы Сф  С407 и С411 – из-за них к 20 кГц АЧХ зарезается на 1,5 дБ, поэтому уменьшаем  их до 100-150 рФ.

Во вторую очередь:

- меняем С420 и С433 на 10 мкФ.

- С538, С539 меняем на 100 мкФ

- С540 меняем на 100 мкФ и блокируем 0.1 мкФ

- С404, С413, С437 меняем на 10 мкФ

- С453 меняем на 220 и блокируем 0,1 мкФ.

… и так далее

В стоке в основном стоят конденсаторы миниатюрной бюджетной серии Samwha, на замену  вполне подходят неполярные Nichicon Muse ES, Silmic II, Elna Silmic II RFS, RBD, Sanyo OSCON… и так далее… кое где можно поставить стоймя, но в основном лёжа.

В третью очередь меняем IC533 и IC532.

IC533 в корпусе SSOP,  поэтому выбор невелик, но для для саба достаточно JRC4580.

IC532 в обыкновенном корпусе SO14, потому можно поставить: AD4228, AD4227, AD8513, OPA4132, OPA4134 и др. … я поставил LME49740.

Перечислять все, что нужно поменять и на что - долго, поэтому вот рисунок печатной платы:

Черными точками на минусовых выводах отмечено все конденсаторы, которые мы меняем, рядом написаны новые номиналы. Красными точками на плюсах отмечены конденсаторы, которые блокируются керамикой 0,1 мкФ.

Теперь немного допов:

1. Меняем С429 и С428 (в стоке стоит 47 нФ) на 100 нФ – это режим LOUD….. немного смещаем ниже по частоте начало подъема…. так получается лучше.

 2. Усилитель мощности отключаем. Для этого можно выпаять 15 ножку усилителя, или: диод D1501 и транзистор T501… кому как нравится. На плате и то и это отмечено зеленым цветом.

Вывод линейных выходов делаем отдельными проводками.

Хоть разработчик и постарался заэкранировать линейные выводы, но так как проводнички проходят в третьем слое через всю плату поперек по дальнему краю – все равно успевают наловить наводок… хоть их почти и не слышно на средней громкости, но зато хорошо видно.

С платы сразу поднять проводками – получается не совсем надежно (надо припаиваться к площадкам резисторов 0603 типоразмера), поэтому вывод делаем через доплатку на которую  переносим выходные разделительные конденсаторы С531, С533, С535, С537 и резисторы.

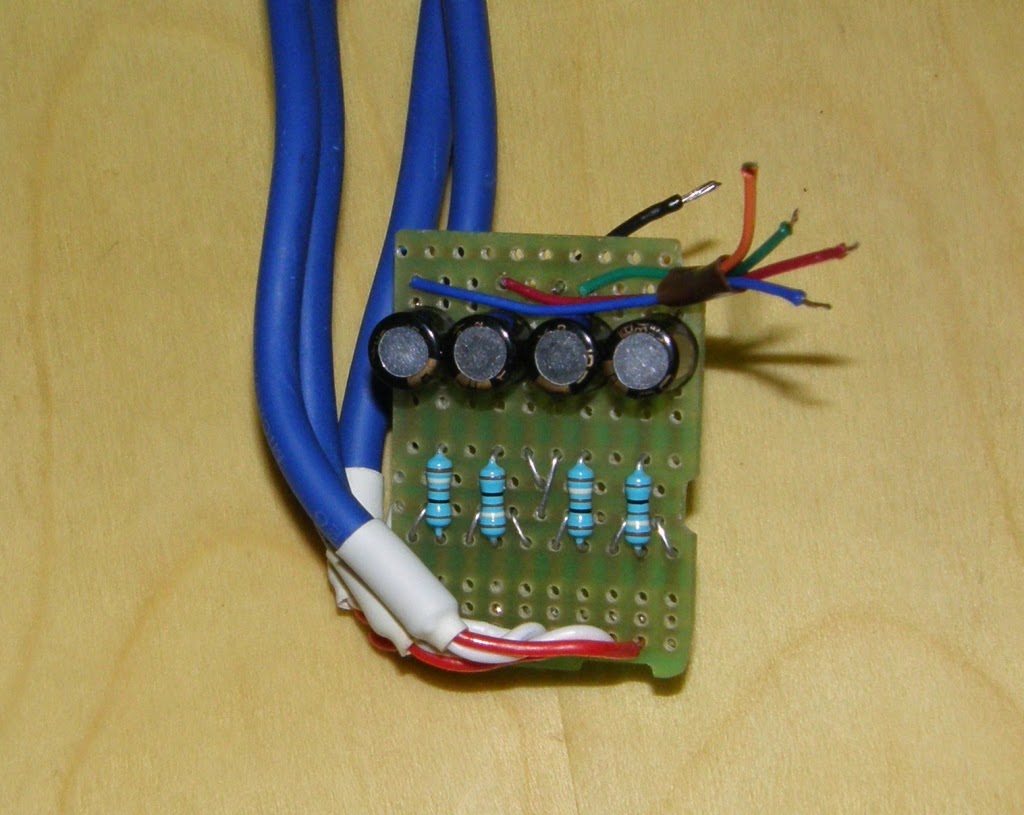

Плата до перепайки:

Платка выглядит и крепится примерно вот здесь:

Уже закрепленная платка выглядит так

Проводнички с платки припаиваем через отверстие в металлическом экране так:

Вывод линейных шнурков получается так:

Сабовский выход остается через штатный разъем.

Плата после перепайки.

Также при инсталляции стараемся, чтобы минус усилителя не отсоединялся, иначе может совсем перегореть минусовая дорожка на плате.

Вот здесь на фото она только лишь немного подгорела, но не перегорела.

Еще один вариант доработки Becker Traffic Pro :

Разделительные конденсаторы ELNA RBD  номиналы 10-22 мкФ, в питании панасоник FC, разделительные после ЦАПа силмик2 10,0*35 вольт, ОУ LME49740.
